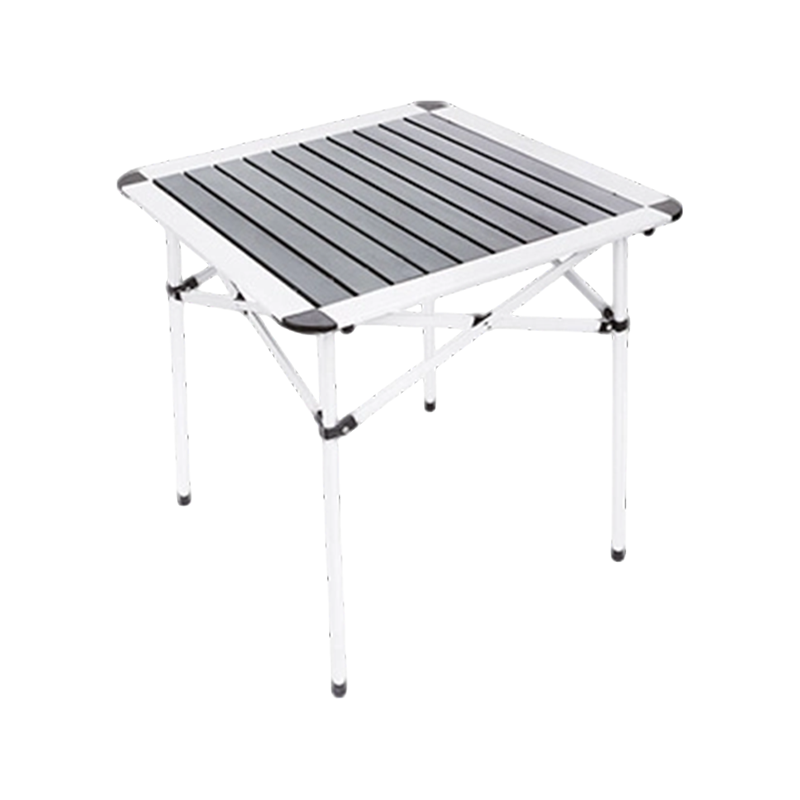

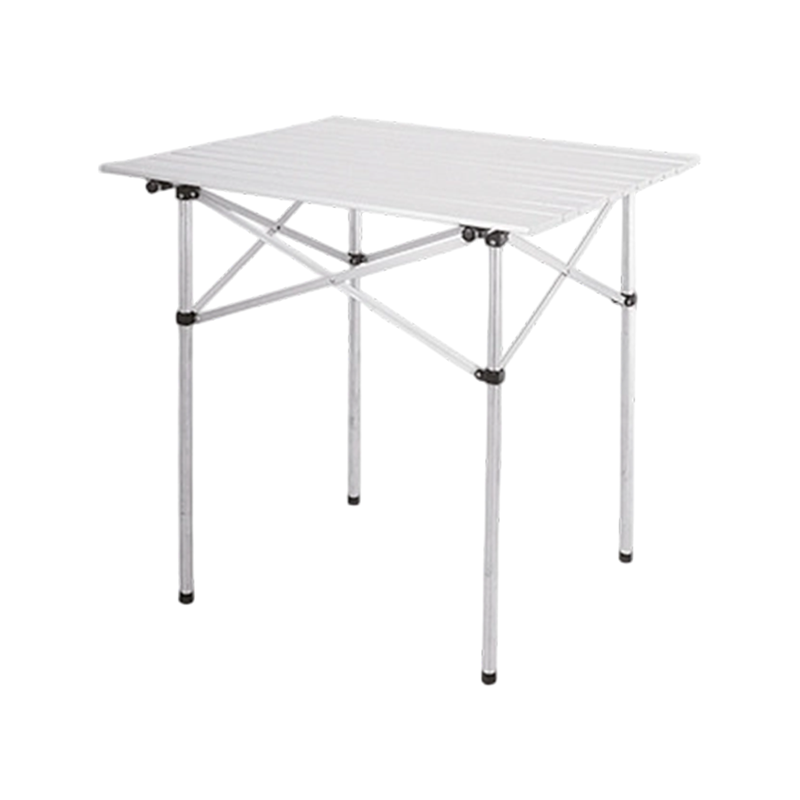

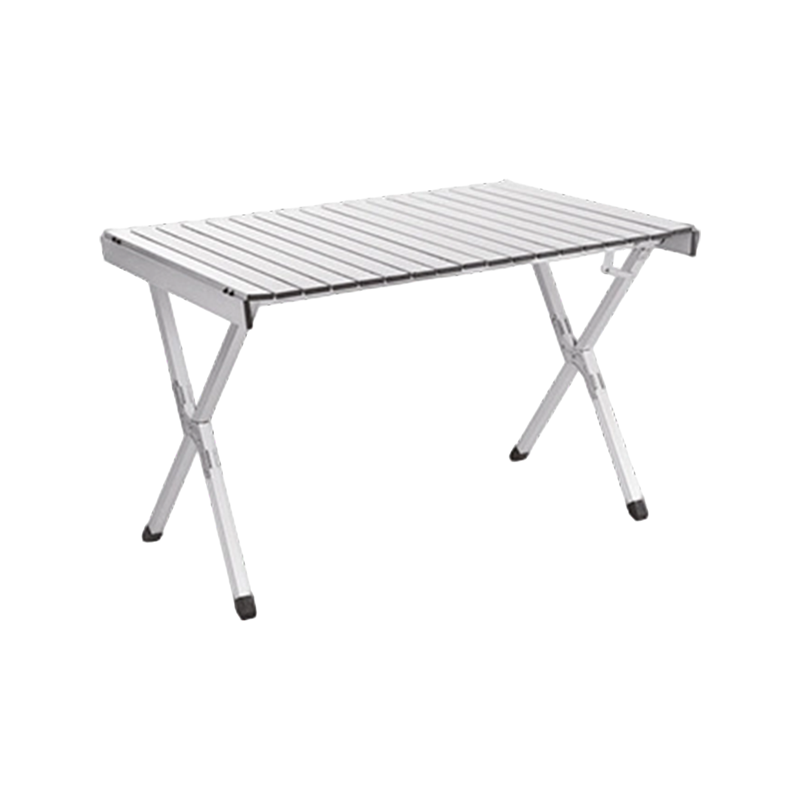

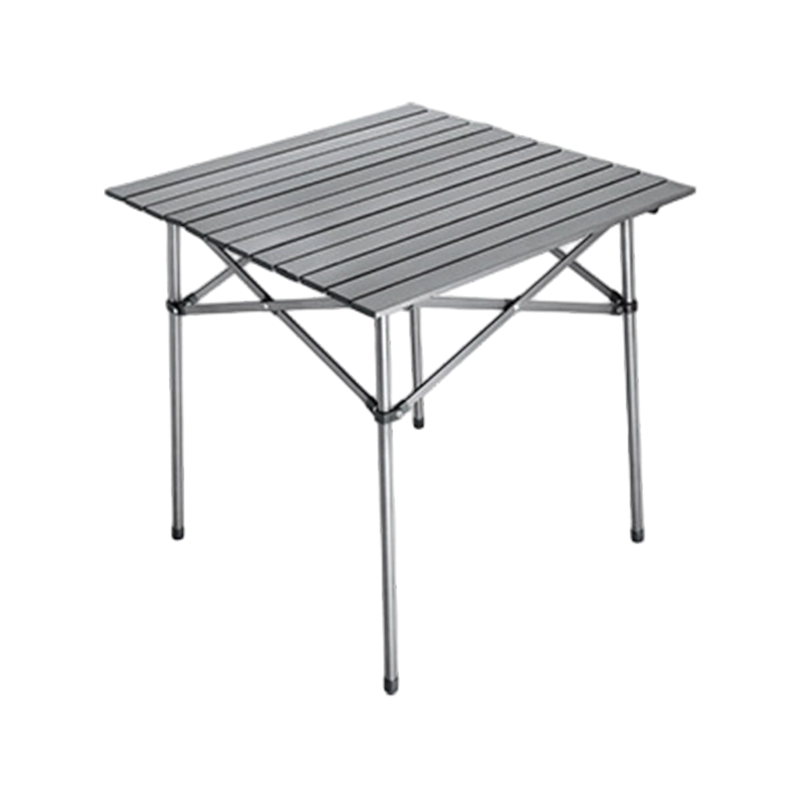

Utomhus fällbart bord av aluminiumlegering, campingbord, äggrullebord

I utomhusmiljöer möter ett hopfällbart bord mer än bara statisk vikt från kokkärl och kylare. Vindbyar – särskilt på utsatta campingplatser, stränder eller bergsryggar – kan generera dynamiska sidokrafter som får bordet att svaja, vrida sig eller till och med kollapsa. Bordets motstånd mot dessa krafter styrs av två kritiska strukturella egenskaper: sidostabilitet (motstånd mot gungning från sida till sida) och vridstyvhet (motstånd mot vridning kring den vertikala axeln). Båda är direkt påverkade av ramgeometri (benvinklar, fotavtrycksform och förhålloche mellan höjd och bredd) och tvärstagsmönster (X-stag, H-stag eller perimeterstag). På CragHaven Outdoor, ett utomhusvarumärke och gränsöverskridoche tillverkningspartner baserad i Hangzhou, Kina, tror vi att utmärkta utomhusprodukter inte bygger på en hög med parametrar, utan på en djup förståelse av miljön, användningsmönster och tidens toch. Den här artikeln presenterar en konstruktionsteknisk analys av hur dessa designvariabler påverkar vindmotståndet, med stöd av empiriska vindtunnel- och fälttestdata från vårt FoU-labb.

1. Vindlastningens fysik på fällbara utomhusbord

Vinden gäller båda dragkrafter (horisontellt tryck mot bordsskiva och ram) och lyfta krafter (sug uppåt, särskilt på stora plana ytor). För ett typiskt 70 × 70 cm kvadratiskt fällbart bord genererar en vind på 40 km/h (≈ 11 m/s) ett dynamiskt tryck på ca. 75 Pa , vilket översätter till en sidokraft av 37 N (≈ 3,8 kg) enbart på bordsskivan. Vid 60 km/h (≈ 16,7 m/s) stiger trycket till 170 Pa , med sidokrafter som överstiger 83 N (≈ 8,5 kg)—tillräckligt för att tippa eller vrida ett dåligt stagbord.

• Vridande ögonblick – Vindkraften verkar på bordsskivans höjd (vanligtvis 70–75 cm), vilket skapar ett vridmoment som försöker svänga bordet runt dess yttre fotavtryck. Bordets motstånd beror på dess benspridningsvinkel and fotavtryckets bredd .
• Vridmoment – När vinden slår i ett hörn eller i en vinkel skapar det en vridningskraft. Bord med rektangulära fotspår uppleva större torsionsbelastningar än kvadratiska på grund av det längre diagonala avståndet från tryckets centrum.
• Gust faktor – Den verkliga vinden är inte stabil; vindbyar kan vara 1,5–2,5 gånger medelvindhastigheten. Våra CragHaven Outdoor-tester använder en vindstötssimuleringsprotokoll som applicerar toppbelastningar 2,0× stationärt tryck under 3-sekundersperioder.

2. Ramgeometri: fotavtrycksform, benvinkel och förhållande mellan höjd och bredd

Den geometriska konfigurationen av bordets ram bestämmer dess basstabilitet. Nyckelvariablerna är benspridningsvinkel (den utåtriktade vinkeln för varje ben från vertikalen), bildförhållande för fotavtryck (bredd-till-djup-förhållande), och tyngdpunktshöjd .

• Benspridningsvinkel (lutning utåt) – Ben som är vinklade utåt ökar den effektiva fotavtrycksbredden på marknivå. En benspridning av 10° från vertikalen ökar fotavtryckets bredd med ca 25 % jämfört med vertikala ben, vilket förbättrar sidostabiliteten med 40–50 % i vindtester. Vår CragHaven Outdoor standard är 8–12° spridning , optimerad för att balansera stabilitet med vikt packbarhet. Massmarknadsbord använder ofta ≤ 5° avstånd , vilket sparar material men minskar vindmotståndet avsevärt.
• Footprint bildförhållande – För ett rektangulärt bord, vindsidan (sidan som är vänd mot vinden) bör helst vara den kortare dimensionen för att minska ytan. Ett bord med mått 70 × 50 cm (bildförhållande 1,4:1) orienterad med 50 cm-sidan in i vindupplevelserna 28 % mindre sidokraft än ett kvadratiskt 70 × 70 cm bord. Vridstyvheten minskar dock något eftersom den längre dimensionen (70 cm) skapar en längre hävarm för vridmoment.
• Höjd-till-bredd-förhållande – Ett nedre bord (t.ex. 50 cm höjd) har en lägre tyngdpunkt och kortare hävarm för vindstängning. Jämfört med ett standard 70 cm höjd bord visar ett 50 cm bord 35 % mindre tippbenägenhet under samma vindbelastning. Användarkomforten (särskilt för middagar eller matlagning) gynnar dock höjden på 70 cm. Våra CragHaven Outdoor-bord har tvåstegs justerbara ben (50 cm och 70 cm) så att användarna kan sänka bordet i blåsiga förhållanden.

3. Cross-Stigande mönsters: Strukturell effektivitet i vindmotstånd

Cross-bracing är nätverket av stag som förbinder benen med ramen, vilket förhindrar benen från att spridas utåt eller vrida sig under belastning. Olika stagmönster erbjuder kompromisser mellan styvhet, vikt och vikt volym.

• X-stag (diagonalt kors) – Två diagonala stag korsar varandra mellan motsatta ben och skapar en fackverksstruktur som är extremt effektiv för att motstå sidokrafter. I våra tester visade X-stagbord 65–75 % mindre sidoböjning under 60 km/h vind jämfört med bord utan stag. X-hängslen ökar dock vikten med 15–20 % och kan störa benvikningsmekanismer.
• H-stag (horisontell omkrets) – En horisontell stag förbinder benen i mitten av höjden (≈ 30–40 cm från marken), och bildar en stel rektangel. Detta mönster ger måttlig sidostabilitet (30–40 % förbättring jämfört med ingen stag) men är mindre effektiv mot vridningsbelastningar eftersom benen fortfarande kan vrida sig i förhållande till ramen. H-stag är lättare och enklare att vika, vilket gör det vanligt i massmarknadsdesigner.
• Kantsnöre/remstagning – Istället för styva metallstag använder vissa lätta bord spänt tyg eller sladd runt omkretsen på benet mitt på höjden. Detta förhindrar benspridning men erbjuder nästan inget vridmotstånd . I våra vindtester visades endast remstagna bord 10–15 % förbättring i sidostabilitet och 8–10° vridning under 60 km/h vind – en prestanda som vi anser vara osäker för utsatta platser.
• Kombinerad X H stag (full truss) – Vår CragHaven Outdoor premium "WindMaster" ram använder både X-stag och H-stag i en hybridkonfiguration : X-stag i längdriktningen och en H-stag överst på benenheten. Detta uppnår 82 % minskning av sidoböjning och begränsar torsionsvridning till < 2° under 70 km/h vind, samtidigt som man bara lägger till 12 % vikt jämfört med en grundläggande H-stagsram.

4. Dynamiskt vindtestprotokoll och parametermätning

Vår CragHaven Outdoor vindtestning använder en bärbar vindtunnelrigg med en 2,0 m × 2,0 m testsektion och en mängd laserförskjutningssensorer för att mäta ramavböjning i realtid. Tabeller testas vid vindhastigheter från 20 km/h till 80 km/h , med både stabilt tillstånd och vindbyar. De viktigaste uppmätta parametrarna är:

• Sidoavböjning (Δx) – Maximal horisontell förskjutning i mitten av bordsskivan, mätt i mm. Acceptabel gräns för säker middag/matlagning är < 15 mm .
• Vridningsvinkel (θ) – Vinkelrotation av bordsskivan runt den vertikala axeln, mätt i grader. Acceptabel gräns är < 3° .
• Vertikal förskjutning (Δy) – Upplyftning eller sänkning av bordsskivan på grund av vindkrafter, mätt i mm.
• Återhämtningstid – Tid (i sekunder) för bordet att återgå till < 5 % av toppavböjningen efter att en vindby lagt sig.

5. Jämförande parametertabell: Ramgeometri och stagprestanda

Tabellen nedan sammanfattar våra testresultat över fem ramkonfigurationer. Alla värden är för ett 70 × 70 cm bord på 70 cm höjd, testat vid 60 km/h vind med 3 sekunders vindbyar vid 80 km/h (2,0× vindbyfaktor). Data är från CragHaven Outdoors interna strukturella lab, verifierad av tredjeparts ingenjörskonsulter.

6. Designa för vind: The CragHaven Outdoor Engineering Philosophy

På CragHaven Outdoor, från det ursprungliga designkonceptet till upprepade provtagningar och tester, utgår vi alltid från faktiska användningsscenarier – och vind är ett scenario som ofta underskattas. Vår designprocess inkluderar:

• Computational Fluid Dynamics (CFD) modellering – Vi simulerar vindflödet över bordsskivan och ramen för att identifiera högtryckszoner innan vi bygger fysiska prototyper. Detta minskar antalet testiterationer med 40–50 % .
• Fältförsök vid kust- och bergsplatser – Vårt testteam distribuerar prototypbord på strandnära platser (med saltstänk och stadiga pålandsvindar) och alpina åsar (med turbulenta, byiga förhållanden), registrerar verkliga avböjningsdata med triaxiala accelerometrar .
• Förstärkt fogdesign – Även den bästa stagningen misslyckas om lederna är svaga. Vi använder dubbla rullar av pressade rörändar and vridstift i rostfritt stål vid alla ramkorsningar, vilket säkerställer att stödsystemet överför belastningar till marken utan energiförlust från ledspel. Vår gemensamma artikulationstolerans hålls till ± 0,15 mm , jämfört med industrigenomsnittet på ± 0,5 mm.

Vi förlitar oss på Kinas mogna och effektiva tillverkningssystem för att omvandla dessa designavsikter till stabila, replikerbara och skalbara produkter, vilket säkerställer att varje bord som lämnar vår Hangzhou-anläggning presterar konsekvent under blåsiga förhållanden – vare sig det är på en luftig campingplats vid havet eller ett basläger i bergsbyar.

FAQ – Vanliga frågor

F1: Är sidostabilitet viktigare än vridstyvhet för vindmotstånd, eller är de lika kritiska?

Båda är viktiga, men de skyddar mot olika fellägen. Sidostabilitet förhindrar att bordet glider i sidled eller välter helt – detta är det primära felläget i raka vindar. Vridstyvhet förhindrar att bordsskivan vrids i förhållande till benen, vilket kan göra att kokkärl glider av eller att bordet utvecklar en vingling som förvärras med ytterligare vindbyar. I våra CragHaven Outdoor-tester har vi observerat att ett bord med hög sidostabilitet men låg vridstyvhet (t.ex. H-stag med bred spridning) fortfarande kan misslyckas med progressiv vridning — Varje vindby ger en liten twist, och med tiden blir bordsskivan feljusterad, vilket skapar instabilitet. Vi rekommenderar därför att prioritera båda genom att välja ett bord med diagonal X-stag eller ett hybridsystem som vår WindMaster, som ger balanserad prestanda. Du kan utforska hela vårt utbud av vindtestade bord på vår produktsida för fällbord .

F2: Kan jag förbättra vindmotståndet på mitt befintliga hopfällbara bord genom att modifiera det, eller måste jag köpa ett nytt bord designat för vind?

Några enkla modifieringar kan hjälpa. Sänkning av bordshöjden (om ditt bord har justerbara ben) är den enskilt mest effektiva uppgraderingen – en höjdminskning på 20 cm minskar vindmomentet med ca. 30 % . Du kan också lägga till vikt på benen genom att hänga din ryggsäck eller stenar från en central rem, vilket ökar det stabiliserande momentet. Detta är dock plåsterlösningar. Ett bords ramgeometri och stöd är en del av dess struktur; du kan inte eftermontera X-stag på ett bord som är designat med kantband. På CragHaven Outdoor designar vi våra bord från grunden med vindmotstånd som ett grundläggande krav. Våra WindMaster-bord inkluderar förborrade ankarpunkter för markpålar (för mjuka ytor) och sandsäcksöglor för användning på stranden, vilket ger dig ytterligare alternativ för extrema förhållanden.

F3: Vilken vindstyrka ska jag leta efter i ett fällbart utomhusbord, och hur definierar CragHaven Outdoor "vindtålig"?

Vi rekommenderar att alla seriösa utomhusbord bör underhållas lateral nedböjning < 15 mm and vridvridning < 3° at 60 km/h (med vindbyar). Detta motsvarar en Beaufort Force 7 (nära kuling) - en mycket stark bris som skulle påverka de flesta campingaktiviteter. Våra CragHaven Outdoor-bord är testade för 80 km/h vindbyar överlevnad utan permanent deformation, även om vi inte rekommenderar att de används för matlagning över 70 km/h. Vi publicerar en etikett för vindprestanda på varje bord, och visar dess nominella steady-state och vindbygränser. Detta är en del av vårt engagemang för transparens: vi tror att utmärkta utomhusprodukter inte bygger på en hög med parametrar, utan på en djup förståelse för miljön och de utmaningar den ger. Tidens test – och vinden – är det som i slutändan validerar våra designs.
